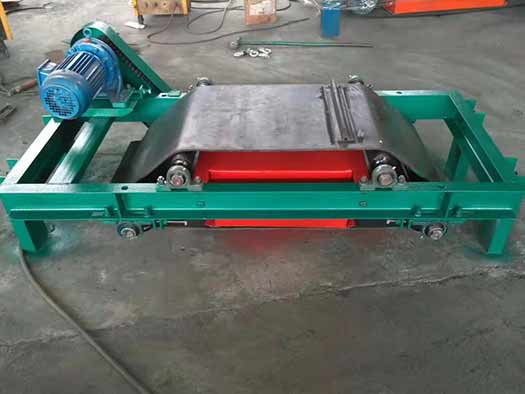

一、励磁电压和励磁电流的检测与处理： 自卸除铁器监控系统励磁电压是励磁线圈的重要参数，它的较大值可达将近500V。由于是直流电压，可以采取电阻分压的方式进行限幅。选用200K//4W电阻和1K/1/4W直插式电阻串联，在1K电阻上可以分到0~2.5V的电压，电阻中流过的电流小于2.5mA，因此普通的直插电阻能够符合要求。分压后得到的信号与过程对象共地，会带有工业现场的干扰信号，不能直接输入单片机。这里采用了隔离放大器ISO124对其进行电气隔离和1∶1的放大，就可以符合单片机的输入要求。ISO124输出的0~2.5V信号进入单片机内部的AD转换器。 励磁电流是流过励磁线圈两端的电流，较高时可达到100A。先使其流过FL2型分流器（比例系数200∶75），得到0~38mV的微弱电压信号。分流器是根据直流电流通过电阻时在电阻两端产生电压的原理制成，主要作用是作回路限流和均流取样检测。广泛用于扩大仪表测量电流范围和通讯系统等场合。分流器取样得到的电压信号通过隔离放大器ISO124，得到干净的电压量。但mV级的信号是不能输入单片机进行AD采样的，这样会造成很大的采样误差。因此，还需要经过一级运算放大器把小信号放大，和AD转换器的量程相适应。 二、智能化电量测量： （1）电量检测用芯片∶ADE7758 ADE7758是具有三相信息的多相多功能电能测量IC芯片，它为系统提供了一个较好的电量测量方案。目前的自卸除铁器电量测量方案是普遍采用三相电单独测量的方式，用开关对三相电轮流切换而实现。而ADE7758可在同一时间对三相电压、三相电流进行采样和计算，并且具有很高的精度。此外，之所以称之为智能化电量测量，是因为系统对电量的测量并不占用处理器的带宽，而是由ADE7758自动完成的。处理器只要去读取已经计算好了的放在ADE7758寄存器中的结果。 （2）调整电路∶ 电量检测用芯片ADE7758的电压输入范围为0~5V，为了符合这个要求，设计了信号调整电路，自卸除铁器设备的功率都比较大，即电压和电流都比较大，且带有地线干扰，不能直接输入电路板。因此先要对三相电压和电流进行隔离和变换。这里采用了电压互感器和电流互感器，将三相电压和电流变换成微弱的电流信号（mA级）。为了将电流信号进一步转换为0~5V的电压，采用了150欧姆高电阻对电流进行取样。DV1和DV2是钳位保护电路，防止输入电压高过5V而损坏芯片。
